Resumen: PCB de cobre pesadoson esenciales para aplicaciones de alta potencia y alta confiabilidad. Este artículo explora sus beneficios, consideraciones de diseño, procesos de fabricación y aplicaciones prácticas para ayudar a los ingenieros y las empresas a optimizar el rendimiento electrónico y al mismo tiempo reducir las fallas.
Tabla de contenido

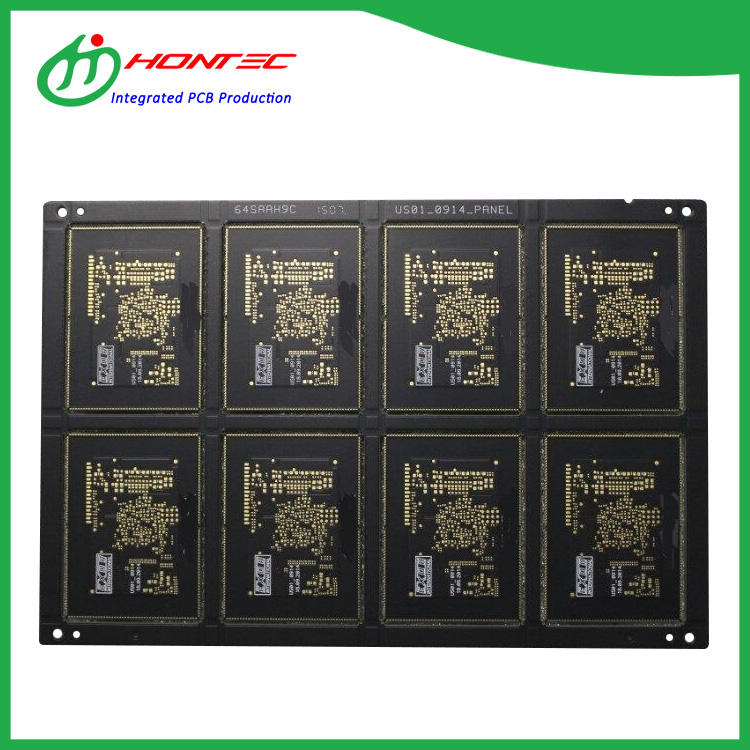

¿Qué es el PCB de cobre pesado?
Los PCB de cobre pesado son placas de circuito impreso diseñadas con espesores de cobre que exceden los niveles estándar, generalmente 3 oz/ft² (105 μm) o más. Manejan corrientes más altas, disipan el calor de manera eficiente y son esenciales para la electrónica de potencia industrial, la electrónica automotriz y los circuitos de alta corriente.
En comparación con los PCB estándar, los PCB de cobre pesado proporcionan:
- Capacidad de transporte de corriente mejorada
- Gestión térmica mejorada
- Mayor resistencia mecánica
- Mayor vida útil en condiciones exigentes
Ventajas de la PCB de cobre pesado
| Característica | Beneficio |
|---|---|
| Alta capacidad de corriente | Soporta mayor amperaje sin calentamiento excesivo. |
| Excelente disipación de calor | Reduce el riesgo de falla de componentes debido al estrés térmico. |
| Resistencia mecánica | Resiste deformaciones y deformaciones durante el funcionamiento. |
| Durabilidad | Extiende la vida útil de la PCB en entornos industriales hostiles. |
Estos beneficios hacen que los PCB de cobre pesados sean indispensables en sectores donde la confiabilidad y el rendimiento no son negociables.
Consideraciones de diseño para PCB de cobre pesado
El diseño de PCB de cobre pesado requiere una cuidadosa atención a los factores que afectan el rendimiento y la capacidad de fabricación:
- Ancho y espesor del trazo:Asegúrese de que las trazas manejen la corriente requerida sin sobrecalentarse.
- Gestión Térmica:Utilice vías térmicas, planos y disipadores de calor para disipar el calor de manera eficiente.
- Selección de materiales:Elija sustratos como FR-4, poliimida o placas con núcleo metálico según las necesidades térmicas y mecánicas.
- Técnicas de revestimiento:El cobre electrodepositado garantiza un espesor uniforme y confiabilidad.
- Panelización:Optimice el rendimiento de fabricación y reduzca los residuos.
Proceso de fabricación de PCB de cobre pesado
La producción de PCB de cobre pesado implica varios pasos críticos:
- Preparación del material base:Selección de sustratos de alta calidad y láminas de cobre preadheridas.
- Laminación:Prensado de capas de cobre y preimpregnación a alta temperatura y presión.
- Patrones:Uso de fotolitografía para definir rutas de circuitos.
- Aguafuerte:Quitar el exceso de cobre para dejar los rastros deseados.
- Galvanoplastia:Acumulación de cobre adicional para trazas de alta corriente.
- Acabado superficial:Aplicar HASL, ENIG u otros acabados para soldar.
- Pruebas:Pruebas eléctricas, térmicas y mecánicas para garantizar los estándares de desempeño.
Aplicaciones de PCB de cobre pesado
Los PCB de cobre pesado se utilizan ampliamente en industrias donde la durabilidad y el manejo de alta potencia son fundamentales:
- Fuentes de alimentación industriales e inversores.
- Vehículos eléctricos y estaciones de carga.
- Infraestructura de telecomunicaciones y 5G
- Equipos de imágenes médicas y diagnóstico de alta potencia.
- Sistemas de iluminación LED de alta corriente.
Consejos de mantenimiento para PCB de cobre pesado
El cuidado adecuado garantiza la longevidad y un funcionamiento fiable:
- Inspección visual periódica para detectar corrosión, delaminación o sobrecalentamiento.
- Compruebe las uniones de soldadura en busca de grietas y refuércelas si es necesario.
- Limpiar con soluciones no abrasivas y antiestáticas.
- Garantizar una gestión térmica adecuada durante el funcionamiento.
- Siga las pautas del fabricante para los límites de carga eléctrica.
Preguntas frecuentes
- P1: ¿Pueden los PCB de cobre pesados soportar corrientes extremadamente altas?
- Sí, con un diseño de traza y un espesor de cobre adecuados, pueden manejar corrientes superiores a 100 A según la aplicación.
- P2: ¿Qué espesor puede tener la capa de cobre?
- Los PCB de cobre pesados típicos varían de 3 oz (105 μm) a 10 oz (350 μm) por capa.
- P3: ¿Son más caros los PCB de cobre pesados?
- Generalmente son más costosos que los PCB estándar debido a los materiales adicionales y la complejidad de fabricación, pero su rendimiento y longevidad justifican la inversión.
- P4: ¿Qué industrias se benefician más de los PCB de cobre pesado?
- Industrias como la automoción, la energía industrial, la aeroespacial, los dispositivos médicos y las telecomunicaciones se benefician significativamente de su alto rendimiento térmico y de corriente.
Contactar HONTEC
HONTECse especializa en PCB de cobre pesado de alta calidad que cumplen con los exigentes estándares industriales y comerciales. Nuestra experiencia garantiza placas de circuito confiables y de alto rendimiento para sus aplicaciones más críticas. Para más detalles y soluciones personalizadas,contáctanoshoy.
