PCB multicapaLa tecnología se ha convertido en la columna vertebral de la fabricación electrónica avanzada. Desde sistemas de automatización industrial hasta equipos de telecomunicaciones y dispositivos médicos, las placas de circuito impreso multicapa permiten diseños compactos, una transmisión de señales más rápida y una mayor confiabilidad. Este artículo explica cómo funcionan los PCB multicapa, sus ventajas, los desafíos de fabricación, las opciones de materiales y cómo elegir el fabricante de PCB adecuado como HONTEC puede mejorar la calidad del producto y el rendimiento a largo plazo.


Tabla de contenido


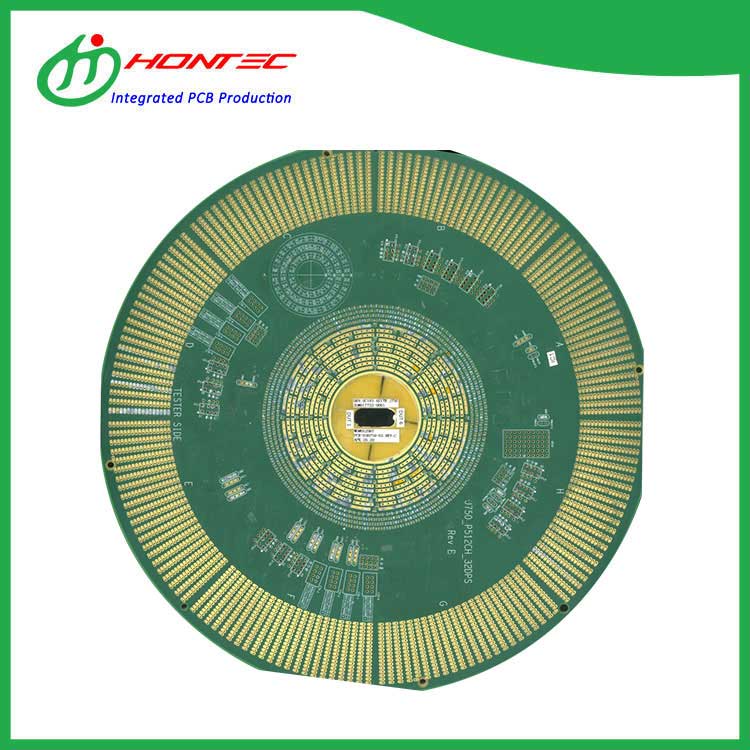

¿Qué es una PCB multicapa?

Una PCB multicapa es una placa de circuito impreso compuesta por tres o más capas de cobre conductor laminadas con materiales aislantes. A diferencia de los PCB de una o dos caras, las placas multicapa permiten a los ingenieros crear circuitos electrónicos más complejos y compactos en un espacio limitado.

Los dispositivos electrónicos modernos exigen mayor velocidad, mejor integridad de la señal y reducción de la interferencia electromagnética. Las estructuras de PCB multicapa resuelven estos problemas distribuyendo planos de potencia, planos de tierra y capas de señal de manera eficiente.

Tipo de PCB Número de capas Complejidad Uso típico
PCB de una cara 1 Bajo Electrónica sencilla
PCB de doble cara 2 Medio controles industriales
PCB multicapa 3+ capas Alto Servidores, telecomunicaciones, dispositivos médicos.

¿Cómo funciona una PCB multicapa?

Una PCB multicapa funciona apilando capas conductoras y aislantes en una estructura compacta. Las pistas de cobre en cada capa transportan señales eléctricas entre los componentes, mientras que las vías conectan las capas internas verticalmente.

El diseño interno suele incluir:

  • Capas de señal para transmisión de datos.
  • Planos de potencia para una distribución estable de voltaje
  • Planos de tierra para reducción de ruido.
  • Sustratos aislantes para separación eléctrica.

Esta estructura en capas mejora significativamente la integridad de la señal y reduce la interferencia electromagnética. Los sistemas electrónicos de alta velocidad, como los dispositivos de comunicación 5G y los servidores de IA, dependen en gran medida de la arquitectura de PCB multicapa para mantener un funcionamiento estable.

Importante:Cuanto más avanzado se vuelve el dispositivo electrónico, más crítico es el diseño de PCB multicapa para la gestión térmica, el control de impedancia y la miniaturización.

Ventajas clave de la PCB multicapa

La tecnología de PCB multicapa ofrece varias ventajas en comparación con las estructuras de PCB tradicionales.

Tamaño compacto

Se pueden integrar más circuitos en un espacio más pequeño, lo que permite dispositivos electrónicos de consumo y portátiles compactos.

Mayor confiabilidad

Las conexiones internas están protegidas dentro de la estructura del tablero, lo que reduce el daño externo y mejora la durabilidad.

Calidad de señal mejorada

Los planos de tierra y energía dedicados minimizan la distorsión de la señal y la interferencia electromagnética.

Mejor gestión del calor

La distribución térmica en múltiples capas mejora la estabilidad del dispositivo y la vida útil operativa.


Aplicaciones de PCB multicapa

Los PCB multicapa se utilizan ampliamente en industrias que requieren circuitos de alta densidad y un rendimiento confiable.

Industria Solicitud
Telecomunicaciones Estaciones base 5G, enrutadores, procesadores de señal
Médico Sistemas de imágenes, equipos de monitorización.
Automotor Sistemas ADAS, gestión de baterías.
Automatización Industrial Robótica, controladores PLC.
Electrónica de Consumo Teléfonos inteligentes, portátiles, dispositivos de juego.

A medida que los dispositivos se vuelven más pequeños y potentes, la demanda de fabricación de PCB multicapa continúa aumentando a nivel mundial.


Materiales comunes utilizados en PCB multicapa

La selección de materiales afecta directamente el rendimiento eléctrico, la estabilidad térmica y la vida útil del producto.

  • FR4:Material estándar con buena resistencia mecánica y rentabilidad.
  • Materiales de alta Tg:Adecuado para ambientes de alta temperatura
  • Materiales de Rogers:Ideal para aplicaciones de alta frecuencia y RF
  • Poliimida:Utilizado en soluciones de PCB flexibles y aeroespaciales
  • Lámina de cobre:Capa conductora responsable de las vías eléctricas.

Para los sistemas de comunicación de alta velocidad, los materiales de baja pérdida son fundamentales para mantener una transmisión de señal estable y reducir la pérdida de inserción.


Proceso de fabricación de PCB multicapa

La fabricación de placas PCB multicapa requiere un estricto control del proceso y equipos de fabricación avanzados.

  1. Imagen y grabado de la capa interna.
  2. Alineación de capas y laminación.
  3. Perforación y formación de vías.
  4. Deposición de cobre no electrolítica
  5. Patrón de capa exterior
  6. Aplicación de máscara de soldadura
  7. Acabado de superficies
  8. Pruebas e inspecciones eléctricas.

La precisión durante la alineación de capas es esencial porque incluso las desviaciones menores pueden afectar el rendimiento y la confiabilidad de la señal.

Fabricantes como HONTEC se centran en tecnologías avanzadas de fabricación de PCB multicapa, incluido el control de impedancia, estructuras HDI, vías enterradas y soluciones de PCB de alta frecuencia para cumplir con los requisitos industriales modernos.


Desafíos en el diseño de PCB multicapa

A pesar de sus ventajas, el diseño de PCB multicapa presenta varios desafíos técnicos.

  • Requisitos de enrutamiento complejos
  • Gestión de la integridad de la señal
  • Problemas de disipación térmica
  • Coincidencia de impedancia
  • Tolerancias de fabricación
  • Mayores costos de producción

Para evitar costosos rediseños, los ingenieros deben colaborar estrechamente con los fabricantes de PCB durante la etapa inicial de diseño. La planificación adecuada del apilamiento y el análisis DFM ayudan a mejorar la capacidad de fabricación y reducir el riesgo de producción.


Cómo elegir un proveedor confiable de PCB multicapa

La selección del socio fabricante de PCB adecuado afecta directamente la calidad del producto, el tiempo de entrega y la confiabilidad a largo plazo.

Al evaluar un proveedor de PCB multicapa, considere los siguientes factores:

  • Capacidades de fabricación y soporte para el recuento de capas.
  • Sistemas de control de calidad
  • Experiencia en ingeniería
  • Estándares de abastecimiento de materiales
  • Rendimiento de entrega
  • Capacidad de respuesta del soporte técnico

HONTEC brinda servicios profesionales de fabricación de PCB multicapa para industrias que requieren precisión, consistencia y soporte tecnológico avanzado. Sus capacidades incluyen placas con un alto número de capas, fabricación de PCB HDI y producción de PCB de alta frecuencia para aplicaciones exigentes.


Preguntas frecuentes

¿Cuál es la diferencia entre PCB multicapa y PCB de doble cara?

Una PCB de doble cara contiene dos capas conductoras, mientras que una PCB multicapa contiene tres o más capas apiladas para lograr una mayor densidad y rendimiento del circuito.

¿Por qué son importantes los PCB multicapa para dispositivos de alta velocidad?

Mejoran la integridad de la señal, reducen el ruido y proporcionan una distribución estable de energía, lo cual es esencial para los sistemas electrónicos de alta velocidad.

¿Son más caros los PCB multicapa?

Sí. Debido a los procesos de fabricación avanzados, los materiales adicionales y los estrictos requisitos de calidad, los PCB multicapa generalmente cuestan más que los tipos de PCB estándar.

¿Qué industrias utilizan más PCB multicapa?

Las industrias de telecomunicaciones, electrónica automotriz, equipos médicos, aeroespacial y de automatización industrial dependen en gran medida de la tecnología de PCB multicapa.
