En el panorama de la electrónica moderna, la densidad del circuito y la integridad de la señal definen el límite entre un dispositivo funcional y una innovación líder en el mercado. A medida que los sistemas electrónicos se vuelven más compactos y exigen un mayor rendimiento, elTablero multicapaha surgido como la tecnología fundamental que permite esta evolución.HONTECestá a la vanguardia de este ámbito y ofrece prototipos de alta mezcla, bajo volumen y de respuesta rápida.Tablero multicapasoluciones para industrias de alta tecnología en 28 países.
La complejidad de unTablero multicapava mucho más allá de simplemente agregar más capas. Cada capa adicional introduce consideraciones de control de impedancia, gestión térmica y registro entre capas que exigen capacidades de fabricación de precisión.HONTECopera desde una ubicación estratégica en Shenzhen, Guangdong, donde las instalaciones de fabricación avanzadas cumplen con rigurosos estándares de calidad. CadaTablero multicapaproducido lleva la garantía de las certificaciones UL, SGS e ISO9001, con la implementación continua de los estándares ISO14001 y TS16949 que reflejan un compromiso con la responsabilidad ambiental y los sistemas de calidad de grado automotriz.
Para los ingenieros que diseñan telecomunicaciones, dispositivos médicos, sistemas aeroespaciales o controles industriales, la elección de unTablero multicapafabricante impacta directamente el tiempo de comercialización y la confiabilidad del producto.HONTECcombina experiencia técnica con un servicio receptivo, asociándose con UPS, DHL y transportistas de clase mundial para garantizar que los pedidos de prototipos y producción lleguen a destinos en todo el mundo sin demora. Cada consulta recibe una respuesta dentro de las 24 horas, lo que refleja un enfoque centrado en el cliente que ha construido asociaciones duraderas en todo el mundo.
Determinar el recuento de capas apropiado para unTablero multicaparequiere equilibrar el rendimiento eléctrico, las limitaciones de espacio físico y la complejidad de fabricación. Las consideraciones principales comienzan con los requisitos de enrutamiento de señales. Los diseños digitales de alta velocidad a menudo exigen capas dedicadas para los planos de energía y de tierra para mantener la integridad de la señal y reducir la interferencia electromagnética. Cuando aumenta la densidad de los componentes, se necesitan capas de señal adicionales para acomodar el enrutamiento sin violar las reglas de espaciado. La gestión térmica también influye en el número de capas, ya que los planos de cobre adicionales pueden servir como disipadores de calor para componentes que consumen mucha energía.HONTECPor lo general, recomienda que los clientes evalúen la cantidad de redes críticas que requieren impedancia controlada, la disponibilidad de espacio en la placa y la relación de aspecto deseada para las estructuras de vía. Un bien planificadoTablero multicapacon un número de capas adecuado reduce la necesidad de costosos rediseños durante la validación del prototipo y garantiza que el producto final cumpla con los requisitos eléctricos y mecánicos.
El registro capa a capa es uno de los parámetros de calidad más críticos enTablero multicapafabricación.HONTECEmplea sistemas avanzados de alineación óptica y controles de registro de múltiples etapas durante todo el proceso de fabricación. El proceso comienza con la perforación de precisión de orificios de registro en cada capa individual utilizando sistemas guiados por láser que logran una precisión posicional de micras. Durante la fase de laminación, los sistemas de laminación con pasadores especializados garantizan que todas las capas permanezcan perfectamente alineadas bajo altas temperaturas y presiones. Después de la laminación, los sistemas de inspección por rayos X verifican la precisión del registro antes de continuar con los procesos posteriores. ParaTablero multicapaEn diseños que superan las doce capas o que incorporan técnicas de laminación secuencial, HONTEC utiliza inspección óptica automatizada en múltiples etapas para detectar cualquier desalineación antes de que comprometa el producto final. Este enfoque riguroso de registro garantiza que las vías enterradas, las vías ciegas y las conexiones entre capas mantengan la continuidad eléctrica en toda la pila, evitando circuitos abiertos o fallas intermitentes que podrían surgir debido al cambio de capas.
Pruebas de confiabilidad para unTablero multicapaAbarca tanto la verificación eléctrica como la evaluación del estrés físico.HONTECimplementa un protocolo de prueba integral que comienza con pruebas eléctricas utilizando sondas voladoras o sistemas basados en accesorios para verificar la continuidad y el aislamiento de cada red. ParaTablero multicapaEn los diseños con características de interconexión de alta densidad, las pruebas de impedancia se realizan mediante reflectometría en el dominio del tiempo para garantizar que la impedancia característica cumpla con las tolerancias especificadas. Las pruebas de estrés térmico someten las placas a múltiples ciclos de variaciones extremas de temperatura para identificar cualquier defecto latente, como grietas en forma de barril o delaminación. Las pruebas adicionales incluyen análisis de contaminación iónica para verificar la limpieza, pruebas de flotación de soldadura para la integridad del acabado de la superficie y análisis de microseccionamiento que permite la inspección interna de estructuras de vía y uniones de capas. HONTEC mantiene registros de trazabilidad detallados para cada placa multicapa, lo que permite a los clientes acceder a documentación de calidad y resultados de pruebas. Este enfoque de pruebas de múltiples capas garantiza que las placas funcionen de manera confiable en los entornos de aplicación previstos, ya sea que estén sujetas a ciclos térmicos automotrices, vibraciones industriales o demandas operativas a largo plazo.
La distinción entre un proveedor estándar y un socio de fabricación confiable se vuelve evidente cuando surgen desafíos de diseño.HONTECproporciona soporte de ingeniería que se extiende desde el diseño para revisiones de capacidad de fabricación hasta orientación para la selección de materiales paraTablero multicapaproyectos. Los clientes se benefician del acceso a experiencia técnica que ayuda a optimizar la acumulación de capas, reducir los costos de fabricación y anticipar posibles limitaciones de fabricación antes de que afecten los cronogramas.
ElTablero multicapacapacidades de fabricación enHONTECabarcan desde prototipos de 4 capas hasta estructuras complejas de 20 capas que incorporan vías ciegas, vías enterradas y perfiles de impedancia controlada. Las opciones de selección de materiales incluyen FR-4 estándar para aplicaciones sensibles al costo, materiales de alto rendimiento como Megtron e Isola para requisitos de alta frecuencia y laminados especializados para aplicaciones de RF y microondas.
Con un equipo receptivo comprometido con una comunicación clara y una red logística construida para un alcance global,HONTECentregaTablero multicapaSoluciones que alinean la excelencia técnica con la eficiencia operativa. Para ingenieros de diseño y profesionales de adquisiciones que buscan un socio confiable para requisitos complejos de PCB,HONTECrepresenta una opción comprobada respaldada por certificaciones, experiencia y una filosofía de dar prioridad al cliente.
PCB ST115G: con el desarrollo de la tecnología integrada y la tecnología de empaquetado microelectrónico, la densidad de potencia total de los componentes electrónicos está creciendo, mientras que el tamaño físico de los componentes electrónicos y los equipos electrónicos tiende gradualmente a ser pequeño y miniaturizado, lo que resulta en una rápida acumulación de calor. , lo que resulta en el aumento del flujo de calor alrededor de los dispositivos integrados. Por lo tanto, el entorno de alta temperatura afectará a los componentes y dispositivos electrónicos. Esto requiere un esquema de control térmico más eficiente. Por lo tanto, la disipación de calor de los componentes electrónicos se ha convertido en un foco importante en la fabricación actual de componentes electrónicos y equipos electrónicos.

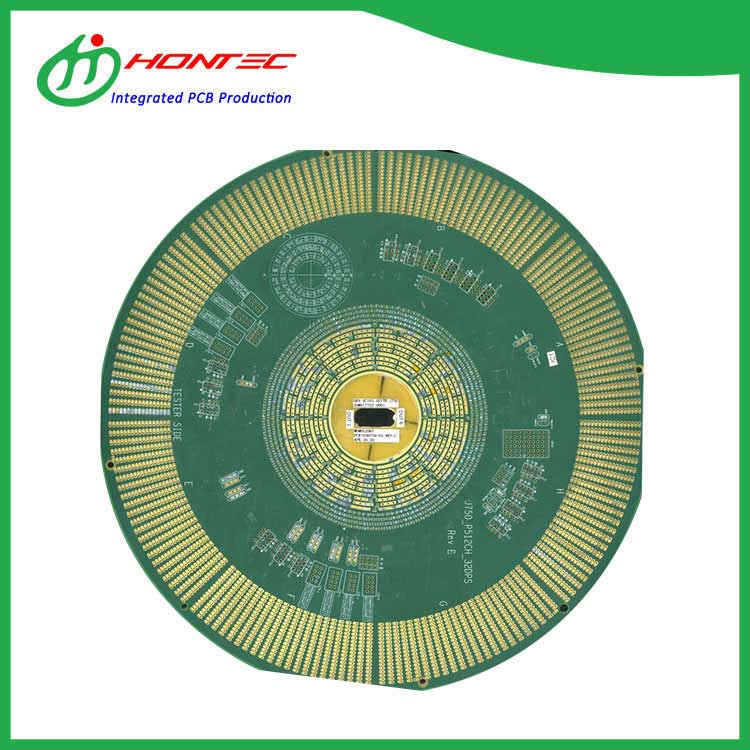

PCB libre de halógenos: el halógeno (halógeno) es un elemento Duzhi no dorado del grupo VII en Bai, que incluye cinco elementos: flúor, cloro, bromo, yodo y astato. La astatina es un elemento radiactivo, y el halógeno se suele denominar flúor, cloro, bromo y yodo. El PCB libre de halógenos es un PCB de protección ambiental que no contiene los elementos anteriores.
La PCB Tg250 está hecha de material de poliimida. Puede soportar altas temperaturas durante mucho tiempo y no se deforma a 230 grados. Es adecuado para equipos de alta temperatura y su precio es ligeramente superior al del FR4 normal.
La PCB S1000-2M está hecha de material S1000-2M con un valor TG de 180. Es una buena opción para PCB multicapa con alta confiabilidad, alto rendimiento de costo, alto rendimiento, estabilidad y practicidad.
Para aplicaciones de alta velocidad, el rendimiento de la placa juega un papel importante. La PCB IT180A pertenece a la placa de alta Tg, que también se utiliza comúnmente como placa de alta Tg. Tiene un rendimiento de alto costo, un rendimiento estable y se puede usar para señales dentro de 10G.
ENEPIG PCB es la abreviatura de chapado en oro, chapado en paladio y chapado en níquel. El recubrimiento de PCB ENEPIG es la última tecnología utilizada en la industria de circuitos electrónicos y la industria de semiconductores. El revestimiento de oro con un espesor de 10 nm y el revestimiento de paladio con un espesor de 50 nm pueden lograr una buena conductividad, resistencia a la corrosión y resistencia a la fricción.
