HONTEC es uno de los principales fabricantes de PCB de múltiples capas, que se especializa en prototipos de PCB de alta mezcla, bajo volumen y rápido para industrias de alta tecnología en 28 países.
Nuestra PCB multicapa ha pasado las certificaciones UL, SGS e ISO9001, también estamos en aplicación de ISO14001 y TS16949.
Situado enShenzhende GuangDong, HONTEC se asocia con UPS, DHL y transportistas de clase mundial para proporcionar servicios de envío eficientes. Bienvenido a comprar PCB multicapa de nosotros. Cada solicitud de los clientes se responde dentro de las 24 horas.

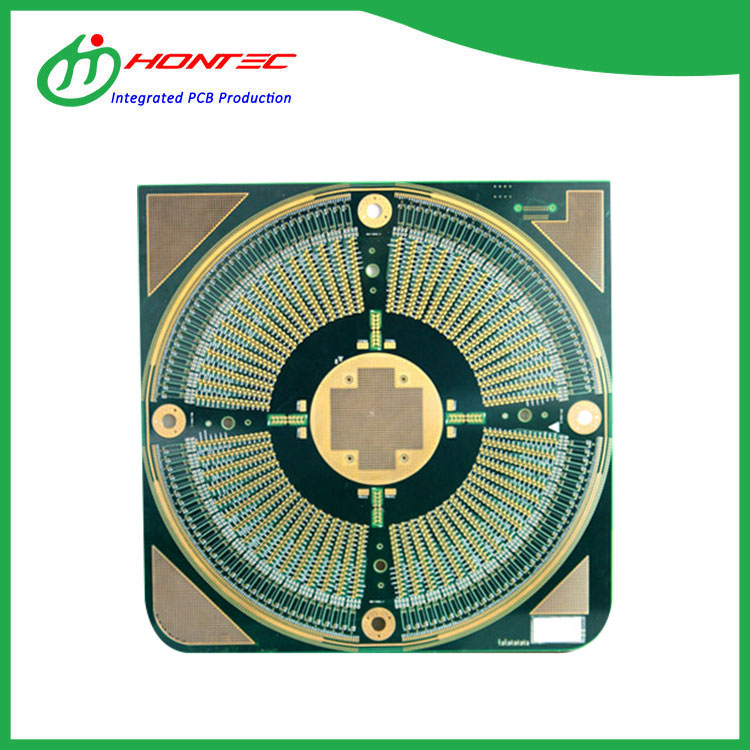

PCB de precisión multicapa: el método de fabricación de la placa multicapa generalmente se hace primero con el patrón de la capa interna, y luego el sustrato de una o dos caras se fabrica mediante el método de impresión y grabado, que se incluye en la capa intermedia especificada, y luego se calienta, presurizado y unido. En cuanto a la perforación posterior, es lo mismo que el método de orificio pasante de revestimiento de la placa de doble cara.
Placa de circuito de PCB multicapa: el método de fabricación de la placa multicapa generalmente se realiza primero mediante el patrón de capa interna, y luego el sustrato único o de doble cara se realiza mediante el método de impresión y grabado, que se incluye en el Interlayer designado, y luego se calienta, presuriza y se une. En cuanto a la perforación posterior, es lo mismo que el método de platado a través de la placa de doble cara. Fue inventado en 1961.
En comparación con la placa del módulo, la placa de la bobina es más portátil, de tamaño pequeño y liviana. Tiene una bobina que se puede abrir para facilitar el acceso y un amplio rango de frecuencia. El patrón del circuito es principalmente devanado, y la placa de circuito con circuito grabado en lugar de las tradicionales vueltas de alambre de cobre se utiliza principalmente en componentes inductivos. Tiene una serie de ventajas como alta medición, alta precisión, buena linealidad y estructura simple. A continuación, se muestran aproximadamente 17 capas de placa de bobina de tamaño ultra pequeño, espero ayudarlo a comprender mejor la placa de bobina de tamaño ultra pequeño de 17 capas.
BGA es un paquete pequeño en una placa de circuito pcb, y BGA es un método de empaquetado en el que un circuito integrado utiliza una placa portadora orgánica. A continuación se muestran aproximadamente 8 capas de PCB BGA pequeña, espero ayudarlo a comprender mejor la PCB BGA pequeña de 8 capas .
En la era táctil, la PCB de pantalla de condensador se ha aplicado a varios equipos industriales, como automatización industrial, terminales de estaciones de servicio, pantallas de visualización de aviones, GPS automotriz, equipos médicos, POS bancarios y cajeros automáticos, instrumentos de medición industriales y rieles de alta velocidad. , etc. Espere, se está desarrollando una nueva revolución industrial. Lo siguiente es una PCB de pantalla de capacitor de 4 capas, espero ayudarlo a comprender mejor la PCB de pantalla de capacitor de 4 capas.
A altas velocidades, los rastros de PCB de control de impedancia se utilizan como líneas de transmisión, y la energía eléctrica puede reflejarse de un lado a otro, de forma similar a la situación en la que las ondas en el agua del lago encuentran obstáculos. Las trazas de impedancia controlada están diseñadas para reducir los reflejos electrónicos y garantizar la conversión correcta entre las trazas de PCB y las conexiones internas.
