En diferentes escenarios de aplicación,tablero de alta velocidadEl diseño necesita ajustarse de cerca a sus funciones centrales y limitaciones físicas, mostrando un énfasis diferenciado obvio. Como centro nervioso del sistema, el plano posterior conlleva la gran responsabilidad de conectar muchas tarjetas de hija y realizar el intercambio de datos de alta velocidad. El desafío central de este tipo de diseño de placa de alta velocidad es superar los problemas de integridad de la señal causados por la interconexión de densidad ultra alta. Ponga especial énfasis en el estricto control de impedancia para que coincida con los canales de señal de alta velocidad, y tiene requisitos casi duros en el proceso de selección, diseño y perforación posterior de conectores. La reflexión y la diafonía deben minimizarse para garantizar la confiabilidad de los datos y la sincronización del reloj bajo la transmisión de larga distancia. Al mismo tiempo, el enorme tamaño físico y la estructura de apilamiento compleja del plano posterior también presentan requisitos únicos para la disipación de calor y la resistencia mecánica.
Para las tarjetas de línea (o tarjetas de presentación), el tablero de alta velocidad en ellas es directamente responsable de la transmisión, procesamiento y reenvío de señales. Este tipo de diseño se centra en optimizar la ruta de transmisión de las señales desde las interfaces hasta el procesamiento de chips. Los tableros de alta velocidad deben colocar cuidadosamente las líneas de pares diferenciales de alta velocidad, controlar con precisión su longitud igual, la misma distancia y espaciado para minimizar la interferencia entre símbolos y la distorsión de la señal, y garantizar la fidelidad de los datos a altas frecuencias (como 25G+). La integridad de la potencia y la fuente de alimentación de bajo ruido son otra clave, y se debe proporcionar una fuente de energía extremadamente "limpia" para chips de alta velocidad a través de apilamiento optimizado, una gran cantidad de condensadores de desacoplamiento y posibles capas de potencia dividida. Además, la densidad de disipación de calor suele ser mayor, y se requiere un disipador de calor o incluso un diseño de conducto.

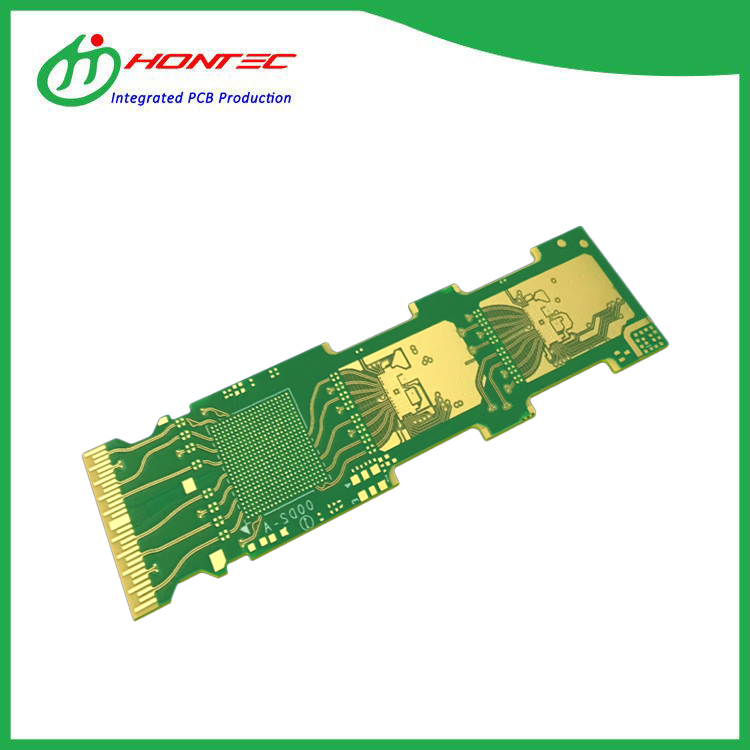

En cuanto a los módulos ópticos, eltablas de alta velocidadDentro de ellos, realice la conversión electroóptica/fotoeléctrica en un espacio extremadamente compacto. El enfoque principal del diseño está altamente comprimido al equilibrio final entre la miniaturización extrema y el rendimiento de alta frecuencia. El área de los tableros de alta velocidad es muy costoso, el número de capas de cableado es limitada y el concepto de diseño de RF está ampliamente prestado. Es necesario simular y optimizar finamente la estructura de microstrip/stripline, prestar especial atención al efecto de la piel de alta frecuencia y la pérdida dieléctrica, y utilizar inteligentemente los materiales de sustrato mixtos (como FR4 combinados con Rogers) para cumplir con los estrictos indicadores de pérdida de inserción e pérdida de pérdida de retorno. Su diseño también debe resolver el problema de compatibilidad electromagnética entre los chips de alta velocidad, los circuitos de accionamiento y los láseres/detectores a distancias de interconexión extremadamente cortas. En resumen, al diseñar tableros de alta velocidad, el plano posterior se centra en la estabilidad de las interconexiones de gran tamaño y de alta densidad, la tarjeta de línea enfatiza la calidad de la señal y la garantía de suministro de alimentación de la ruta integrada, y el módulo óptico persigue el rendimiento de alta frecuencia y la coordinación de disipación de calor bajo el límite de la miniaturización.
